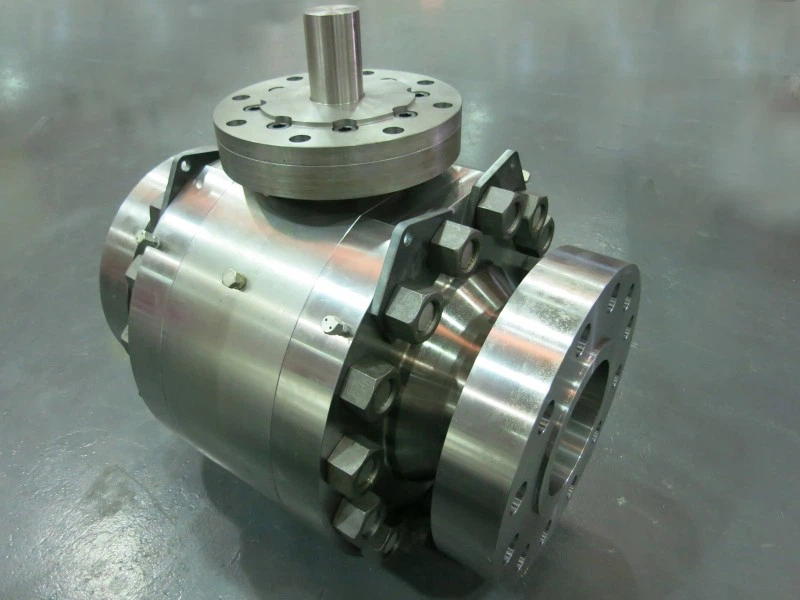

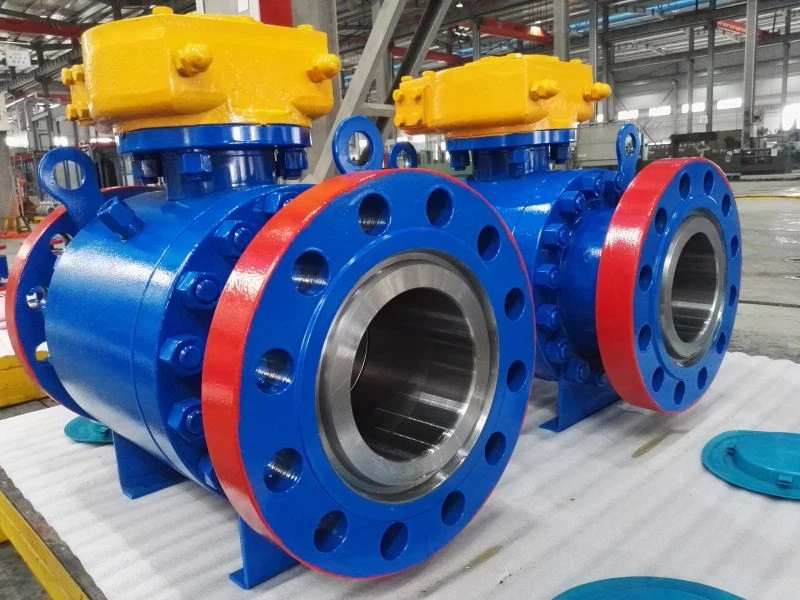

2-delni kroglični ventil s kovinskim sedežem

2-delni kroglični ventili s kovinskim sedežem so sestavljeni iz ohišja ventila, krogle, sedeža, stebla, prenosne naprave in drugih komponent z metodo tesnjenja med kovino in kovino, kar ventilu omogoča odlično odpornost proti trenju, odpornost na udarce in odpornost na visoke temperature. In njegova kompaktna struktura, zanesljivo tesnjenje, primerno za visoke temperature, visok pritisk in korozivne medije ter druge težke pogoje.

DIZAJN VENTILA

Na podlagi API 6D in zahtev kupca

TEMPERATURNO OBMOČJE

-150 do 662 stopinj F (-101 do 350 stopinj )

VELIKOST

NPS 1-56 (DN 25-1400)

RAZREDNI TLAK

ASME 150 - ASME 2500

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF, RTJ po B16.5 in B16.47
BW, sočelno varjeno po B16.25
SW, vtičnica varjena po B16.11
Povezava vozlišča

MATERIALI:

Ogljikovo jeklo

Nerjaveče jeklo

Nizkotemperaturno ogljikovo jeklo

Duplex, Super Duplex, Inconel

DIZAJN KAROSERIJE

Dvodelno kovano in ulito vijačeno

DIZAJN SEDEŽA

Kovinski sedež s trdimi oblogami na žogi in sedežih

ZNAČILNOSTI

Zasnova dvojnega bloka in prezračevanja (DBB)
Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Na voljo je zasilno vbrizgavanje tesnilne mase na sedeže in drog
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
O-tesnila/tesnila za ustnice in grafitna konfiguracija
CRA prekrivanje na vseh dinamičnih območjih tesnjenja ali na vseh mokrih delih, ki so na voljo
Na voljo je podaljšan pokrov za nizke in visoke temperature

OPERATER

Priročnik: viličasti ključ ali orodje s ključavnico
Pogon: pnevmatski/hidravlični/električni

TESTIRANJE IN CERTIFIKATI

Skladnost z API 6D & ISO 5208 & API 598 pregledovanje in testiranje
Požarno varen in požarno preizkušen po API 607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE
