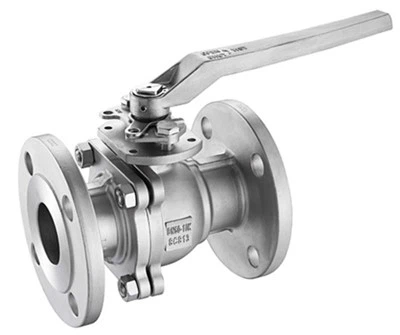

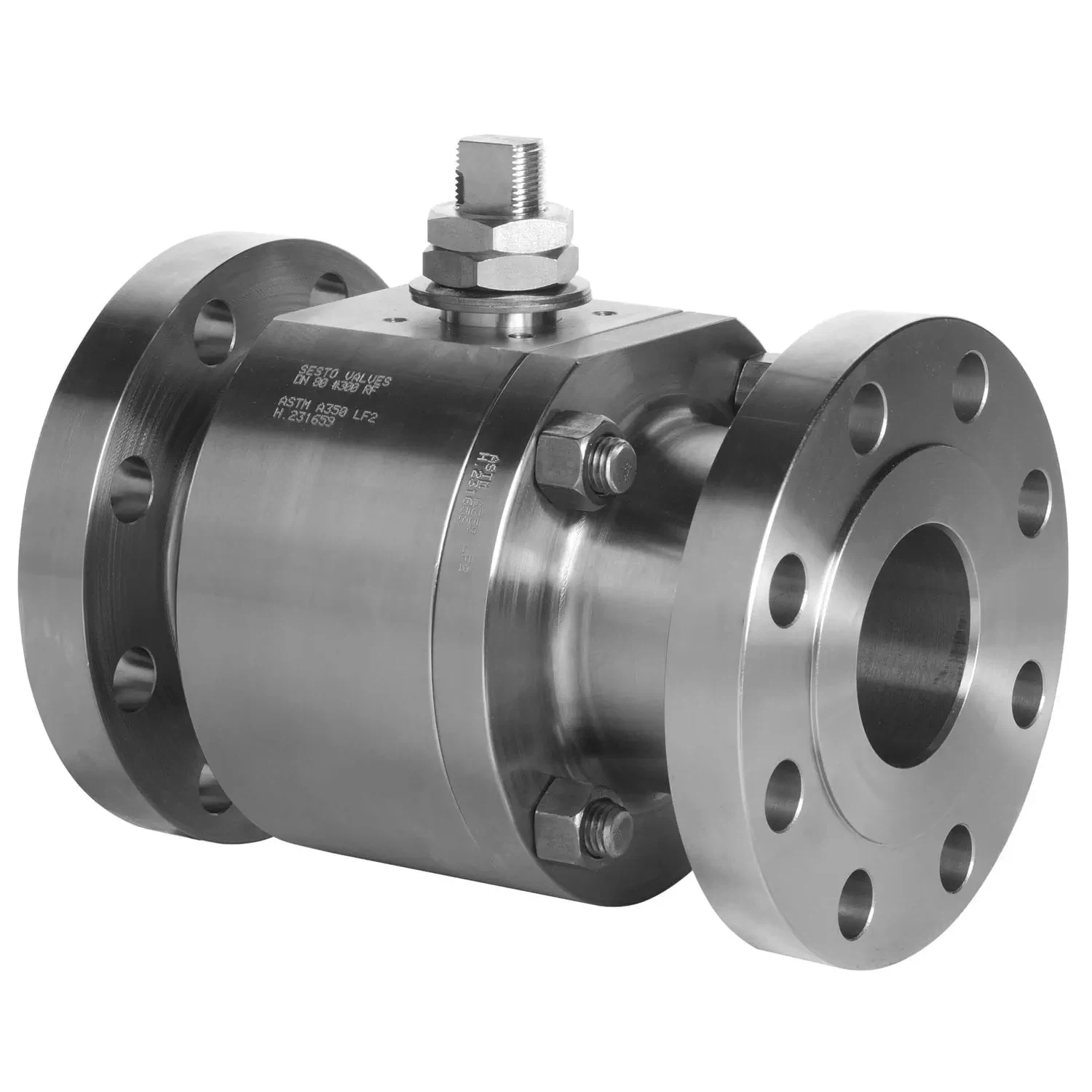

Plavajoči krogelni ventil

Krogelni ventili s plavajočim stranskim vstopom so izdelani v skladu z API 6D. Ventil je konfiguriran v dvodelnem deljenem ohišju z majhnim premerom, primernim za srednje/nizke tlačne delovne pogoje. Zaznamovan s preprosto zasnovo, so sedeži ventilov neposredno vstavljeni v telo.

Tlak gorvodnega toka potisne prosto lebdečo kroglico proti spodnjemu sedežu – posledično stiskanje zagotavlja popolno rešitev za tesnjenje brez puščanja.

Steblo je povezano na vrhu krogle in omogoča, da se ventil odpira in zapira s četrtobratnim gibanjem.
Izbira materiala je popolnoma prilagodljiva, da ustreza projektnim specifikacijam stranke, na voljo pa je tudi več edinstvenih funkcij, ki ponujajo izboljšano tehnično rešitev, primerno za agresivno okolje na morju ter jedke in abrazivne tekočine.

DIZAJN VENTILA

temelji na API 6D

TEMPERATURNO OBMOČJE

-150 do 662 stopinj F (-101 do 350 stopinj )

VELIKOST

NPS 1/2-6 (DN 15-150)

STOPNJA TLAKA

ASME 150 - ASME 2500

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF, RTJ po B16.5 in B16.47
SW, vtičnica varjena po B16.11

DIZAJN KAROSERIJE

Dvodelni kovani/liti sorniki

DIZAJN SEDEŽA

Mehak ali kovinski sedež s trdim navarjanjem na krogli in sedežih

LASTNOSTI

Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Dvosmerni tesen izklop
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
O-tesnila/tesnila za ustnice in grafitna konfiguracija

OPERATER

Priročnik: viličasti ključ ali orodje s ključavnico

TESTIRANJE IN CERTIFIKATI

Skladnost z API 6D & ISO 5208 & API 598 pregled in testiranje
Požarno varen in požarno preizkušen po API 6FA/607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE
