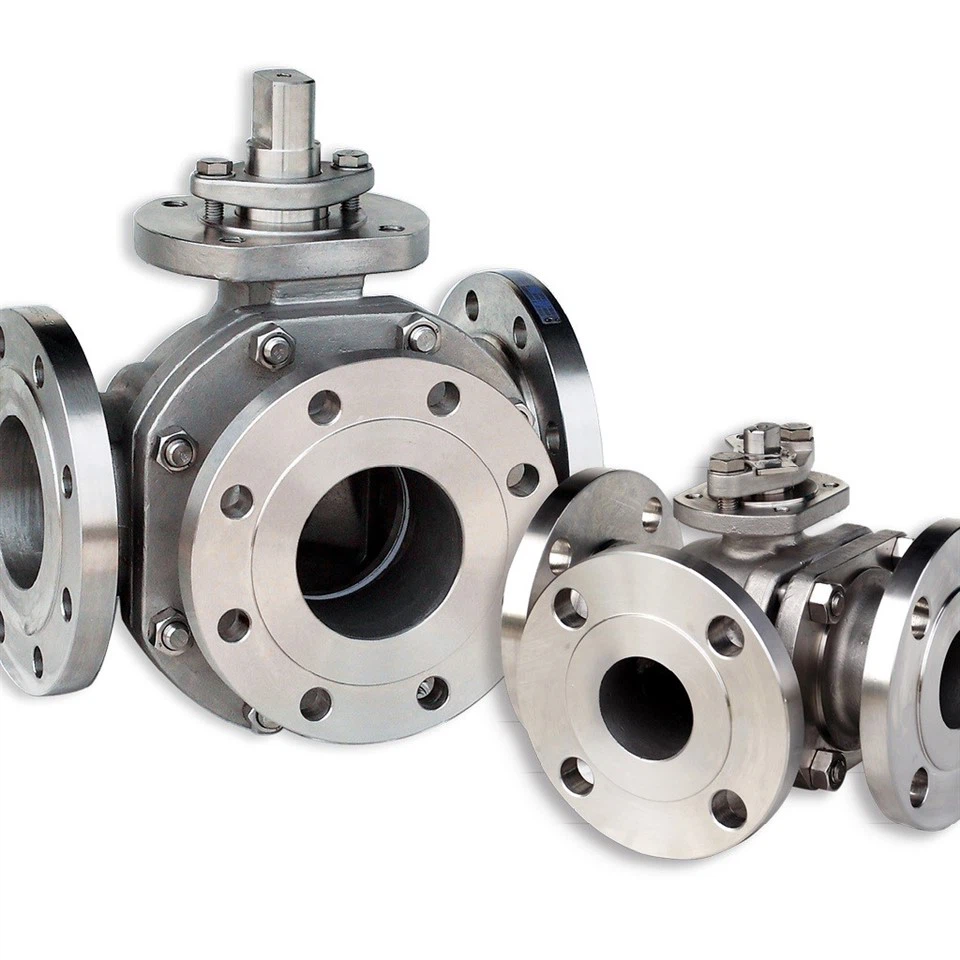

Plavajoči krogelni ventil iz nerjavečega jekla

Plavajoči kroglični ventili iz nerjavečega jekla so izdelani v skladu z API 6D. Ventil je konfiguriran v dvodelnem deljenem ohišju s kovanimi vijaki z majhnim premerom, primernim za delovne pogoje srednjega/nizkega tlaka. Zaznamovan s preprosto zasnovo, so sedeži ventilov neposredno vstavljeni v telo.
Tlak gorvodnega toka potisne prosto lebdečo kroglico proti spodnjemu sedežu – posledično stiskanje zagotavlja popolno rešitev za tesnjenje brez puščanja.
Steblo je povezano na vrhu krogle in omogoča, da se ventil odpira in zapira s četrtobratnim gibanjem.
Izbira materiala je popolnoma prilagodljiva, da ustreza projektnim specifikacijam stranke, na voljo pa je tudi več edinstvenih funkcij, ki ponujajo izboljšano tehnično rešitev, primerno za agresivno okolje na morju ter jedke in abrazivne tekočine.

DIZAJN VENTILA

Temelji na API 6D

TEMPERATURNO OBMOČJE

-150 do 662 stopinj F (-101 do 350 stopinj )

VELIKOST

NPS 1/2-6 (DN 15-150)

STOPNJA TLAKA

ASME 150 - ASME 2500

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF, RTJ po B16.5 in B16.47
SW, vtičnica varjena po B16.11

DIZAJN KAROSERIJE

Dvodelni kovani/liti sorniki

DIZAJN SEDEŽA

Mehak ali kovinski sedež s trdim navarjanjem na krogli in sedežih

LASTNOSTI

Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Dvosmerni tesen izklop
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
O-tesnila/tesnila za ustnice in grafitna konfiguracija

OPERATER

Ročno: viličasti ključ ali zobnik s ključavnico

TESTIRANJE IN CERTIFIKATI

Skladnost z API 6D & ISO 5208 & API 598 pregledovanje in testiranje
Požarno varen in požarno preizkušen po API 6FA/607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE

Katere so glavne prednosti plavajočih krogelnih ventilov?

Plavajoči krogelni ventili ponujajo številne prednosti, zaradi katerih so priljubljena izbira za široko paleto aplikacij. Nekatere glavne prednosti plavajočih krogelnih ventilov so:

Hitro in enostavno delovanje:

Plavajoči krogelni ventili so zasnovani za hitro in enostavno odpiranje in zapiranje, kar omogoča hitro kontrolo in prilagajanje pretoka. Zasnova lebdeče krogle omogoča gladko in enostavno vrtenje ročaja ventila.

Tesno tesnjenje:

Plavajoči kroglični ventili zagotavljajo zanesljivo in tesno tesnjenje zaradi zasnove plavajoče krogle in sedeža. Ko je ventil zaprt, je plavajoča krogla tesno pritisnjena na sedež, kar ustvari tesnilo, ki preprečuje puščanje.

Vzdržljivost in dolgoživost:

Plavajoči kroglični ventili so izdelani iz trpežnih materialov, ki lahko prenesejo visoke pritiske in temperature. Zasnovani so tako, da z minimalnim vzdrževanjem trajajo dlje časa.

Nizki stroški vzdrževanja:

Plavajoči kroglični ventili zahtevajo minimalno vzdrževanje v primerjavi z drugimi vrstami ventilov. Enostavna zasnova in malo gibljivih delov zmanjšujejo možnost obrabe, vzdrževalna opravila pa so običajno hitra in enostavna.

Vsestranskost:

Plavajoče kroglične ventile je mogoče uporabiti v različnih aplikacijah in okoljih. Primerni so za ravnanje s široko paleto tekočin, vključno z jedkimi kemikalijami, visokotemperaturnimi tekočinami in plini.

Celotna zasnova vrat:

Veliko plavajočih krogelnih ventilov ima zasnovo s polnimi odprtinami, kar pomeni, da je odprtina ventila enaka premeru cevi. To omogoča minimalno omejitev pretoka in največjo zmogljivost pretoka.

Dvosmerni tok:

Plavajoči krogelni ventili so lahko zasnovani tako, da omogočajo dvosmerni pretok, kar pomeni, da lahko obvladujejo pretok tekočine v obe smeri. Zaradi te prilagodljivosti so primerni za aplikacije, kjer se smer toka lahko spremeni.

Vizualna indikacija:

Položaj kroglice v plavajočem krogelnem ventilu je pogosto zlahka viden, kar jasno kaže, ali je ventil odprt ali zaprt. Ta vizualna indikacija je lahko pomembna za varnost in nadzor.

Na splošno prednosti plavajočih krogelnih ventilov vključujejo njihovo hitro in enostavno delovanje, tesno tesnjenje, vzdržljivost, nizke zahteve po vzdrževanju, vsestranskost, zasnovo s polnimi odprtinami, zmožnost dvosmernega pretoka in vizualno indikacijo položaja ventila. Zaradi teh lastnosti so plavajoči krogelni ventili zanesljiva in učinkovita izbira za nadzor pretoka v številnih panogah.
