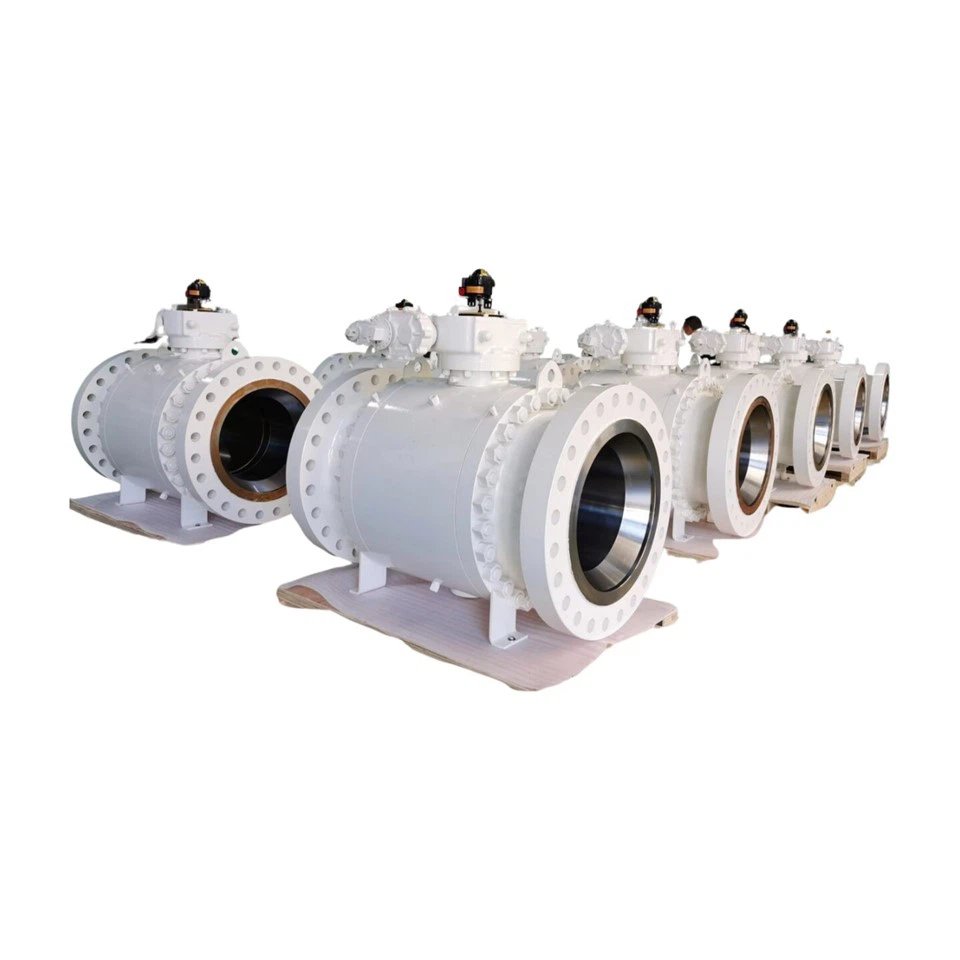

Krogelni ventil s stranskim vstopom

Krogelni ventili s stranskim vstopom imajo stransko nameščeno zasnovo, kjer je krogla pritrjena, steblo ventila pa se vrti za odpiranje in zapiranje ventila. Ta inovativna oblika zagotavlja izjemno stabilnost in zanesljivost tudi v težkih okoljih, za katere sta značilna visok tlak in visoka temperatura.

DIZAJN VENTILA

Na podlagi API 6D in zahtev kupca

TEMPERATURNO OBMOČJE

-150 do 662 stopinj F (-101 do 350 stopinj )

VELIKOST

NPS 1-56 (DN 25-1400)

RAZREDNI TLAK

ASME 150 - ASME 2500

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF (tesnilo prirobnice) in RTJ (tesnilo obročnega tesnila): V skladu s standardoma B16.5 in B16.47.
BW (varjeno) ali sočelno varjeno (varjeno): Varjeno v skladu s standardom B16.25.
SW (Socket Welding) ali Socket Welding: Varjeno v skladu s standardom B16.11.
Povezava pesta: nanaša se na povezavo skozi pesto kolesa.

MATERIALI:

Ogljikovo jeklo(Zlitina železa in ogljika z visoko trdnostjo in trdoto. Ima dobre mehanske lastnosti in lastnosti obdelave ter je enostavna za varjenje in rezanje.)

Nerjaveče jeklo(Visoko legirano jeklo z odlično odpornostjo proti koroziji. Vsebuje visoko vsebnost kroma in niklja, se lahko učinkovito upre oksidaciji, koroziji in visoki temperaturi.)

Nizkotemperaturno ogljikovo jeklo(Ima sposobnost ohranjanja visoke trdnosti in žilavosti pri zelo nizkih temperaturah. Posebej je obdelan za delo v nizkotemperaturnem okolju od -46 stopinj do -196 stopinj.)

Duplex(Dupleksno nerjavno jeklo ima dve strukturni fazi, avstenit in ferit, z visoko trdnostjo in odlično odpornostjo proti koroziji.)

Super dupleks(Super dupleksno nerjaveče jeklo ima višjo vsebnost kroma, molibdena in dušika, kar dodatno izboljša odpornost proti koroziji in trdnost.)

Inconel(Inconel je visoko zmogljiva zlitina z odlično odpornostjo na visoke temperature, odpornostjo proti koroziji in oksidaciji.)

DIZAJN KAROSERIJE

Kovane in ulite vijačene dvodelne in trodelne

DIZAJN SEDEŽA

Mehak ali kovinski sedež s trdo oblogo na žogi in sedežih
Dvobatni sedeži
Kombinirani sedeži

ZNAČILNOSTI

Zasnova dvojnega bloka in prezračevanja (DBB)
Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Na voljo je zasilno vbrizgavanje tesnilne mase na sedeže in drog
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
O-tesnila/tesnila za ustnice in grafitna konfiguracija
CRA prekrivanje na vseh dinamičnih območjih tesnjenja ali na vseh mokrih delih, ki so na voljo
Na voljo je podaljšan pokrov za nizke in visoke temperature

OPERATER

Priročnik: viličasti ključ ali orodje s ključavnico
Pogon: pnevmatski/hidravlični/električni

TESTIRANJE IN CERTIFIKATI

Skladnost z API 6D & ISO 5208 & API 598 pregledovanje in testiranje
Požarno varen in požarno preizkušen po API 607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE
