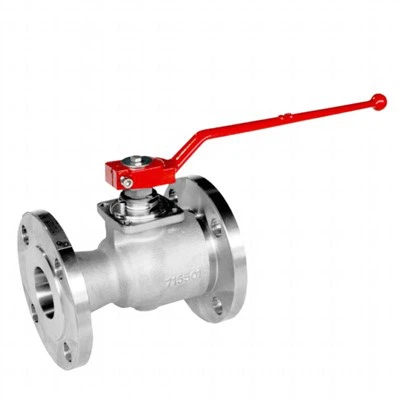

3-delni plavajoči krogelni ventil

3-delni plavajoči kroglični ventili so izdelani v skladu z API 6D. Ventil je konfiguriran v dvodelnem deljenem ohišju s kovanimi vijaki z majhnim premerom, primernim za delovne pogoje srednjega/nizkega tlaka. Zaznamovan s preprosto zasnovo, so sedeži ventilov neposredno vstavljeni v telo.
Tlak gorvodnega toka potisne prosto lebdečo kroglico proti spodnjemu sedežu – posledično stiskanje zagotavlja popolno rešitev za tesnjenje brez puščanja.
Steblo je povezano na vrhu krogle in omogoča, da se ventil odpira in zapira s četrtobratnim gibanjem.
Izbira materiala je popolnoma prilagodljiva, da ustreza projektnim specifikacijam stranke, na voljo pa je tudi več edinstvenih funkcij, ki ponujajo izboljšano tehnično rešitev, primerno za agresivno okolje na morju ter jedke in abrazivne tekočine.

DIZAJN VENTILA

Temelji na API 6D

TEMPERATURNO OBMOČJE

-150 do 662 stopinj F (-101 do 350 stopinj )

VELIKOST

NPS 1/2-6 (DN 15-150)

STOPNJA TLAKA

ASME 150 - ASME 2500

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF, RTJ po B16.5 in B16.47
SW, vtičnica varjena po B16.11

DIZAJN KAROSERIJE

Dvodelni kovani/liti sorniki

DIZAJN SEDEŽA

Mehak ali kovinski sedež s trdim navarjanjem na krogli in sedežih

LASTNOSTI

Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Dvosmerni tesen izklop
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
O-tesnila/tesnila za ustnice in grafitna konfiguracija

OPERATER

Ročno: viličasti ključ ali zobnik s ključavnico

TESTIRANJE IN CERTIFIKATI

Skladnost z API 6D & ISO 5208 & API 598 pregledovanje in testiranje
Požarno varen in požarno preizkušen po API 6FA/607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE

Ali obstajajo posebni materiali za posebne namene?

Da, izbor materiala ventilov s plavajočo kroglo se bo razlikoval glede na specifične zahteve uporabe. Sledijo posebni materiali, izbrani za različne zahteve uporabe:

Zahteve za odpornost proti koroziji:

Za medije, ki zahtevajo visoko korozijsko odpornost, kot so jedke tekočine, kot so kisline in alkalije, so običajne izbire serije nerjavnega jekla (kot sta nerjavno jeklo 304 in 316). Ti materiali imajo odlično odpornost proti koroziji in lahko zagotovijo dolgotrajno stabilno delovanje ventila v korozivnih medijih.

Zahteve glede mehanske zmogljivosti:

V primerih, kjer je treba vzdržati visok tlak in temperaturo, kot so naftovodi in plinovodi za prenos nafte, se lahko izberejo materiali z visoko trdnostjo in visoko temperaturno odpornostjo, kot je serija ogljikovega jekla (kot sta WCB in A105) ali posebno legirano jeklo. Ti materiali imajo dobre mehanske lastnosti in odpornost na visoke temperature, kar lahko izpolni zahteve uporabe v okoljih z visokim pritiskom in visoko temperaturo.

Premisleki o lahki teži in stroških:

V nekaterih primerih s strogimi zahtevami glede teže in stroškov, na primer v industriji priprave vode ali živilski in farmacevtski industriji, se lahko izberejo lahki materiali, kot so plastika (kot je PVC, PP, PE itd.) ali aluminijeve zlitine. Ti materiali imajo prednosti majhne teže in nizke cene ter imajo določeno odpornost proti koroziji.

Posebne medijske zahteve:

Za nekatere posebne medije, kot je nadzor pretoka staljenih kovin (kot so aluminij, baker, cink itd.), bo morda treba izbrati posebne materiale, ki lahko prenesejo visoko temperaturo, visok pritisk in jedke medije. Ti materiali imajo običajno večjo odpornost na visoke temperature, tlak in korozijo, da zagotovijo stabilno delovanje ventila v posebnih medijih.

Če povzamemo, se bo izbor materiala plavajočih krogelnih ventilov razlikoval glede na posebne zahteve uporabe. Pri izbiri materialov je treba upoštevati dejavnike, kot so narava, temperatura, tlak, korozivnost medija ter okolje uporabe in življenjska doba ventila. Z izbiro pravega materiala je mogoče zagotoviti, da ima plavajoči krogelni ventil odlično delovanje in zanesljivost v posebnih aplikacijah.
