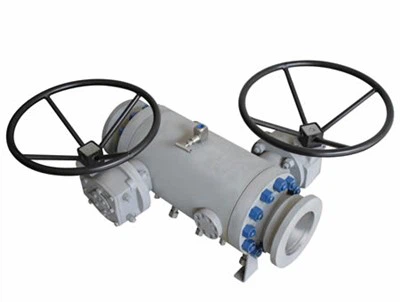

Dvojni blok in odzračevalni krogelni ventil s polno odprtino

"Princip dvojne blokade in izolacije odzračevanja" zahteva uporabo dveh inline izolacijskih ventilov skupaj z odzračevalnim ventilom. Ta nastavitev se uporablja za odvajanje ali odzračevanje morebitne ujete tekočine, ki se nahaja med dvema zapornima elementoma, s čimer se zagotovi varna izolacija cevovoda navzdol. Alternativno je to funkcionalnost mogoče doseči z uporabo enega samega ventila, opremljenega z odzračevalno odprtino, nameščeno med obturatorjema.

DIZAJN VENTILA

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATURNO OBMOČJE

-58 do 392 stopinj F (-50 do 200 stopinj)

VELIKOST

NPS 1-12 (DN 25-300)

RAZREDNI TLAK

ASME 150 - ASME 2500

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF, RTJ po B16.5 in B16.47
BW, sočelno varjeno po B16.25
SW, vtičnica varjena po B16.11

MATERIALI

Nizkotemperaturno in nizkolegirano ogljikovo jeklo

Nerjaveče jeklo, Duplex in Super Duplex

Nikljeve zlitine, titan

DIZAJN KAROSERIJE

Kovane in ulite vijačene dvodelne in trodelne

DIZAJN SEDEŽA

Mehak ali kovinski sedež s trdo oblogo na žogi in sedežih
Dvobatni sedeži
Kombinirani sedeži

ZNAČILNOSTI

Zasnova dvojnega bloka in prezračevanja (DBB)
Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Na voljo je zasilno vbrizgavanje tesnilne mase na sedeže in drog
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
O-tesnila/tesnila za ustnice in grafitna konfiguracija
CRA prekrivanje na vseh dinamičnih območjih tesnjenja ali na vseh mokrih delih, ki so na voljo
Na voljo je podaljšan pokrov za nizke in visoke temperature

OPERATER

Priročnik: viličasti ključ ali orodje s ključavnico
Pogon: pnevmatski/hidravlični/električni

TESTIRANJE IN CERTIFIKATI

Skladnost z API 6D & ISO 5208 & API 598 pregledovanje in testiranje
Požarno varen in požarno preizkušen po API 607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE

GLAVNE UPORABE

•Pridobivanje nafte in plina na morju
•Plinski in naftni terminali
• Kemija in petrokemika
•Rafiniranje
•Proizvodnja fiskalnih merilnih drsnikov
•LNG plinovod
• Izvajalci procesov/energetske industrije
