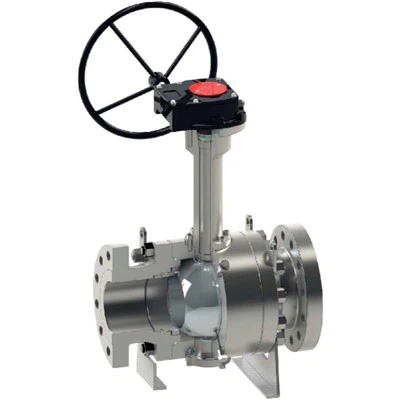

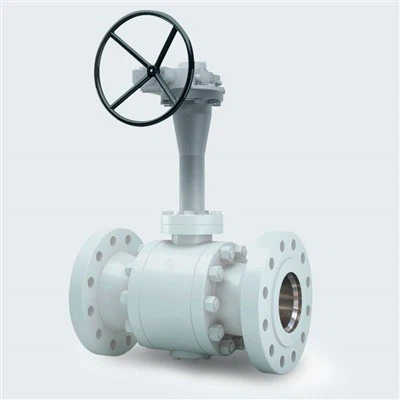

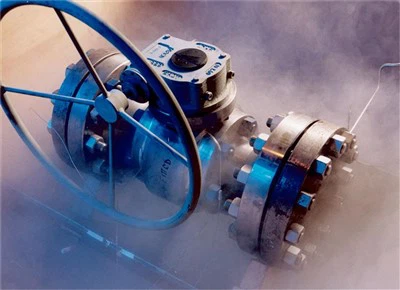

Kriogeni krogelni ventil -196 stopinj

Kriogeni krogelni ventili za -196 stopinj so izdelani za izjemno nizke temperature in kriogene aplikacije. Ventili so zasnovani z integriranim podaljškom pokrova, ki preprečuje, da bi kriogene tekočine dosegle tesnilo stebla, tako da omogočijo vrenju tekočin in pretvorbo v plin. To zmanjša izgubo energije vzdolž podaljška in ščiti ventil pred okvarami. Strukturna celovitost ventila zmanjša kakršno koli toplotno deformacijo notranjih komponent, ki jo povzročijo temperaturne razlike, na minimum, kar zagotavlja najvišjo raven zmogljivosti za tesno zapiranje v kritičnih poljih LNG.

DIZAJN VENTILA

Na podlagi BS 6364, MESC 77/200, ISO 28921-1 in zahtev kupcev

TEMPERATURNO OBMOČJE

-320 do 212 stopinj F (-196 do 120 stopinj )

VELIKOST

NPS 1-30 (DN 25-750)

STOPNJA TLAKA

ASME 150 - ASME 900

IZ OČI V OČI

V skladu s standardom API 6D

KONČNE POVEZAVE

RF, RTJ po B16.5 in B16.47
BW, sočelno varjeno po B16.25

MATERIALI:

Nizkotemperaturno ogljikovo jeklo, nerjavno jeklo, dupleks, super dupleks, inconel.

DIZAJN KAROSERIJE

Kovani vijačni dvodelni in trodelni

DIZAJN SEDEŽA

Mehak ali kovinski sedež s trdo oblogo na žogi in sedežih
Zasnova sedeža za preprečevanje ujete tekočine v telesni votlini

LASTNOSTI

Sekundarna tesnila iz čistega grafita
Antistatična naprava
Steblo proti izpihovanju
Konfiguracija ustničnega tesnila
Na voljo je tesnilo stebla z nizkimi ubežnimi emisijami
Podaljšan pokrov za nizko in kriogeno uporabo

OPERATER

Ročno: ključ ali zobnik s ključavnico
Pogon: pnevmatski/hidravlični/električni

TESTIRANJE IN CERTIFIKATI

Skladnost z BS 6364, MESC 77/200, ISO 28921-1 pregled in testiranje

Požarno varen in požarno preizkušen po API 6FA/607
Certifikat SIL 3 po IEC61508
Ubežne emisije v skladu z ISO15848
PED 2014/68/UE
